Le prototype témoin a été réalisé afin de valider les choix architecturaux, techniques et esthétiques du projet avant le lancement des travaux définitifs. Cette maquette à échelle réelle a permis de contrôler l’ensemble des interfaces entre les différents corps d’état, d’anticiper les contraintes de mise en œuvre et de vérifier le rendu final des matériaux et équipements.
1. Implantation et choix de l’emplacement
L’implantation du prototype a été étudiée afin de limiter les gênes occasionnées sur le chantier tout en garantissant une bonne visibilité pour les phases d’observation et de validation.
L’emplacement retenu a également été choisi en fonction de l’exposition lumineuse naturelle, permettant d’évaluer précisément le comportement des matériaux, les jeux d’ombres sur les façades ainsi que l’intégration des équipements de façade et des menuiseries.
Cette implantation a permis de réaliser les essais nécessaires sans perturber les circulations principales ni les opérations de levage et de préfabrication en cours sur le chantier.
2. Réalisation de l’ossature béton
L’ossature béton du prototype a été entièrement réalisée sur place. Les voiles béton ainsi que les poteaux circulaires ont été coulés in situ à l’aide de coffrages fabriqués spécifiquement pour cette opération.
Les différentes étapes de réalisation ont été les suivantes :
- Mise en place des armatures ;
- Fabrication et réglage des coffrages sur site ;
- Coulage du béton des voiles ;
- Réalisation des poteaux circulaires ;
- Décoffrage et reprises de finition.
Le prototype a permis de valider :
- La qualité des parements béton ;
- Les interfaces entre voiles et éléments rapportés ;
- Les tolérances dimensionnelles ;
- Les méthodes de coffrage pour les formes spécifiques.
Les poteaux circulaires ont nécessité un travail particulier de coffrage afin d’obtenir une géométrie régulière et un rendu homogène des surfaces béton.
3. Mise en œuvre des prémurs et de l’ossature métallique
Après réalisation de la structure béton, les prémurs, c’est-à-dire des voiles préfabriqués en usine constitués de deux parois en béton armé intégrant un isolant thermique entre les deux voiles, ont été mis en place conformément aux plans d’exécution. Ce procédé constructif permet d’assurer simultanément la fonction porteuse, la performance thermique de l’enveloppe et une meilleure qualité de finition, tout en réduisant les délais d’exécution sur chantier.
La pose des prémurs a nécessité un levage précis, leur calage provisoire, leur réglage en aplomb ainsi que leur liaison avec les voiles et planchers coulés en place afin d’assurer la continuité structurelle de l’ouvrage.
Cette étape a permis de contrôler :
- Les alignements ;
- Les réservations techniques ;
- Les interfaces avec les futurs habillages de façade.
L’ossature métallique secondaire a ensuite été installée afin de recevoir les différents éléments de façade et les équipements rapportés. Cette structure a notamment servi de support :
- Aux garde-corps ;
- Aux cadres de menuiseries ;
- Aux systèmes de fixation de la façade en terre cuite ;
- Aux habillages de façade et aux éléments décoratifs rapportés.
Comme illustré sur le prototype, la structure mixte béton/métal a permis de valider les interfaces entre les voiles béton coulés en place, les poteaux circulaires, les éléments métalliques porteurs des balcons ainsi que les supports destinés aux futurs revêtements de façade. Cette phase a également permis de vérifier les conditions de montage, les tolérances d’assemblage et la stabilité des différents éléments avant la pose des habillages définitifs.
Le prototype a permis de vérifier la compatibilité des assemblages, les réglages nécessaires ainsi que les accès de pose.
4. Pose des menuiseries et équipements
Les équipements techniques et architecturaux suivants ont également été mis en œuvre :
- Pose des garde-corps métalliques ;
- Installation des garde-corps vitrés sur les balcons et terrasses ;
- Installation du digicode ;
- Mise en place des luminaires extérieurs ;
- Installation de l’interphone et des équipements de contrôle d’accès ;
- Vérification de l’intégration des réseaux électriques associés.
La mise en place du garde-corps vitré a permis de valider les systèmes de fixation en nez de dalle, la qualité des assemblages, la stabilité de l’ouvrage ainsi que la transparence recherchée afin de préserver les vues extérieures tout en garantissant la sécurité des usagers des équipements.
5. Réalisation de la façade en terre cuite
Éléments métalliques et garde-corps
Les garde-corps vitrés ont été installés sur la structure métallique afin de vérifier :
- Les détails d’assemblage ;
- Les systèmes de fixation ;
- Les interfaces avec les revêtements de façade ;
- La qualité des finitions ;
- La conformité aux exigences de sécurité.
Le prototype a permis de valider l’intégration architecturale des garde-corps vitrés avec les façades en terre cuite, les bardages bois et les menuiseries extérieures. La transparence du vitrage contribue à l’esthétique générale de l’ouvrage tout en limitant l’impact visuel des dispositifs de protection.
Façade en terre cuite
La façade en terre cuite a été mise en œuvre sur une ossature métallique secondaire. Le prototype a permis de valider le principe de fixation des éléments, les calepinages, les raccordements d’angles ainsi que le rendu esthétique des teintes sous différentes expositions lumineuses.
Bardage bois
Un bardage bois a également été installé sur certaines parties de la façade afin de contrôler :
- La qualité des finitions ;
- Les raccordements avec les menuiseries ;
- Les interfaces avec les autres matériaux de façade ;
- Le vieillissement et l’aspect visuel attendu.
Éléments métalliques architecturaux
Les éléments métalliques apparents, notamment les cadres de balcons, garde-corps et habillages de façade, ont été mis en place afin de vérifier ;
- Les détails d’assemblage ;
- Les traitements de surface ;
- Les interfaces avec les revêtements de façade ;
- L’aspect architectural global du projet.
La phase finale du prototype, visible après pose des habillages et menuiseries, a permis de valider l’aspect définitif de la façade intégrant les panneaux en terre cuite, le bardage bois, les vitrages, les garde-corps vitrés et les équipements techniques. Cette étape a confirmé la cohérence architecturale du projet ainsi que la faisabilité des différentes séquences de montage.
6. Aménagement de la terrasse
La zone terrasse du prototype a été réalisée avec la pose de lames de terrasse en bois de classe 4 sur structure support.
Cette mise en œuvre a permis de contrôler :
- Les niveaux finis ;
- Les détails de raccordement ;
- Les interfaces avec les menuiseries et les façades ;
- Les systèmes de fixation des lames ;
- Les écoulements des eaux pluviales ;
- Le comportement des matériaux en extérieur ;
- L’aspect esthétique général de la terrasse.
Le prototype a également permis de valider les raccordements entre le revêtement bois, les garde-corps vitrés et les habillages de façade. Les essais ont confirmé la cohérence esthétique entre les différents matériaux ainsi que la qualité des finitions visibles depuis les espaces extérieurs.
7. Objectifs et validation du prototype
La réalisation de ce prototype témoin avait pour objectifs :
- De valider les procédés de mise en œuvre ;
- De contrôler les interfaces entre les différents lots ;
- De confirmer les choix architecturaux et techniques ;
- De tester les matériaux et équipements en conditions réelles ;
- D’anticiper les éventuelles adaptations avant exécution définitive.
8. État final du prototype
Le prototype témoin est aujourd’hui achevé dans son intégralité. Les trois vues ci-dessous illustrent les différentes perspectives de l’ouvrage finalisé et permettent de valider l’ensemble des choix architecturaux, techniques et esthétiques retenus pour l’opération.
La structure béton, les prémurs, les ossatures métalliques secondaires, les habillages de façade, les menuiseries extérieures, les garde-corps vitrés, les équipements techniques ainsi que les aménagements extérieurs ont été réalisés conformément aux objectifs du prototype.
L’ouvrage présente désormais l’ensemble des matériaux et composants prévus sur le projet définitif :
- Voiles et éléments structurels en béton armé coulés en place ;
- Poteaux circulaires en béton armé ;
- Ossatures métalliques secondaires ;
- Façades ventilées en terre cuite ;
- Bardages bois ;
- Éléments métalliques architecturaux ;
- Menuiseries aluminium et vitrages ;
- Garde-corps vitrés ;
- Terrasse extérieure en lames bois de classe 4 ;
- Équipements de contrôle d’accès et éclairage extérieur.
Description technique des photographies

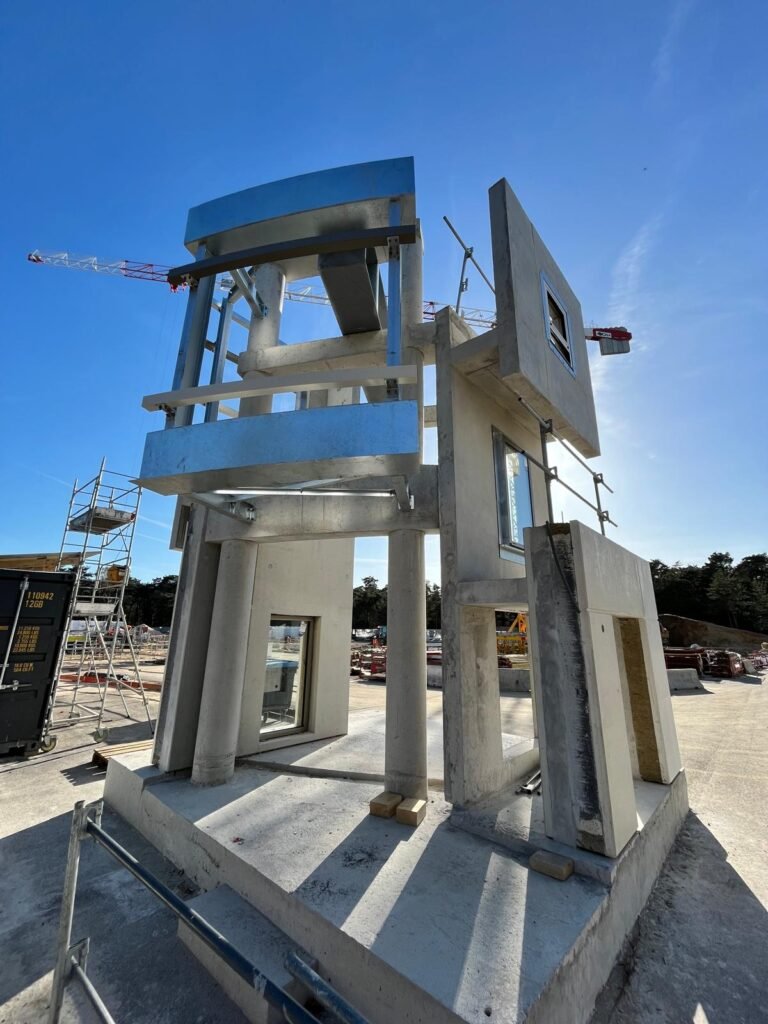

Photo 1 – Structure brute du prototype
Cette photographie présente le prototype après réalisation de la structure porteuse. On distingue les voiles béton coulés en place, les poteaux circulaires en béton armé, les prémurs ainsi que les premiers éléments de l’ossature métallique secondaire. Cette étape a permis de valider les procédés constructifs, les géométries complexes de l’ouvrage et les interfaces entre les différents éléments structurels

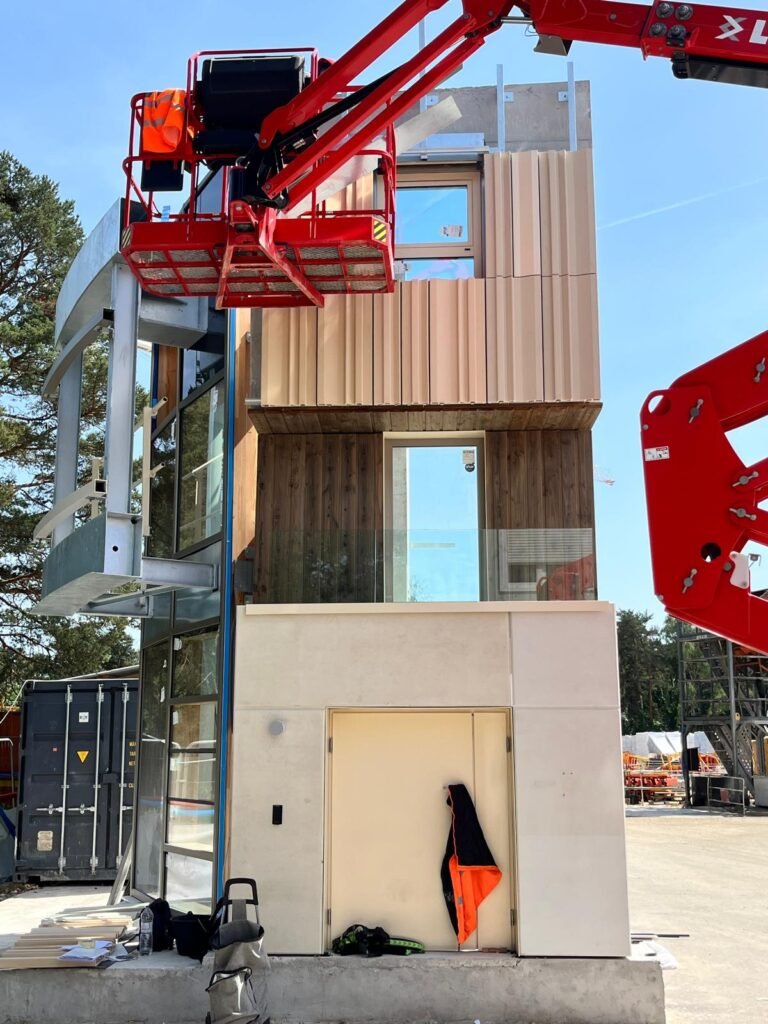

Photo 2 – Prototype en phase de finition
Cette photographie illustre l’état avancé du prototype après mise en œuvre des façades et des équipements. Les menuiseries extérieures, les vitrages, les garde-corps, le bardage bois, les panneaux de façade en terre cuite ainsi que les équipements d’accès ont été installés. Cette phase a permis de valider le rendu architectural final, les détails de finition et la coordination entre les différents corps d’état avant la réalisation définitive du projet.

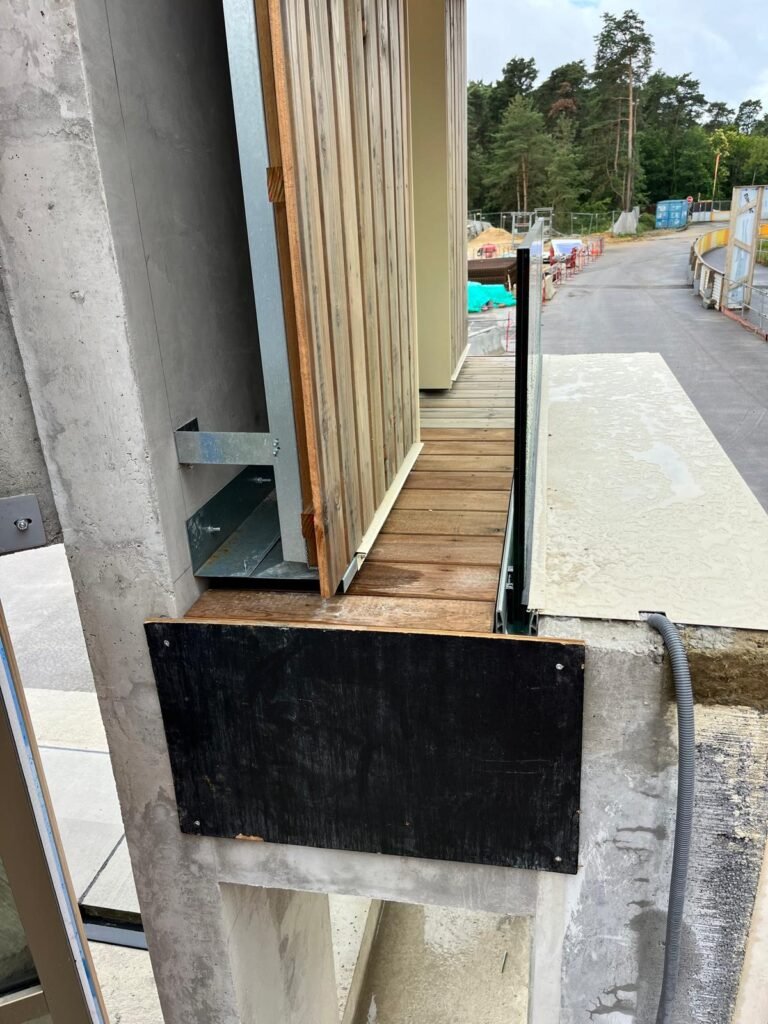

Photo 3 – Terrasse extérieure et garde-corps vitré
Cette photographie présente le traitement de la terrasse extérieure du prototype après achèvement des travaux de second œuvre. On distingue la mise en œuvre de lames de terrasse en bois de classe 4 fixées sur une structure porteuse ainsi que l’installation d’un garde-corps vitré périphérique. Cette configuration a permis de valider les détails de fixation, les raccordements avec les façades, la qualité des finitions et l’intégration architecturale des équipements de sécurité. Le choix du garde-corps vitré assure la sécurité des usagers tout en préservant les perspectives visuelles et l’apport de lumière naturelle sur les espaces extérieurs.

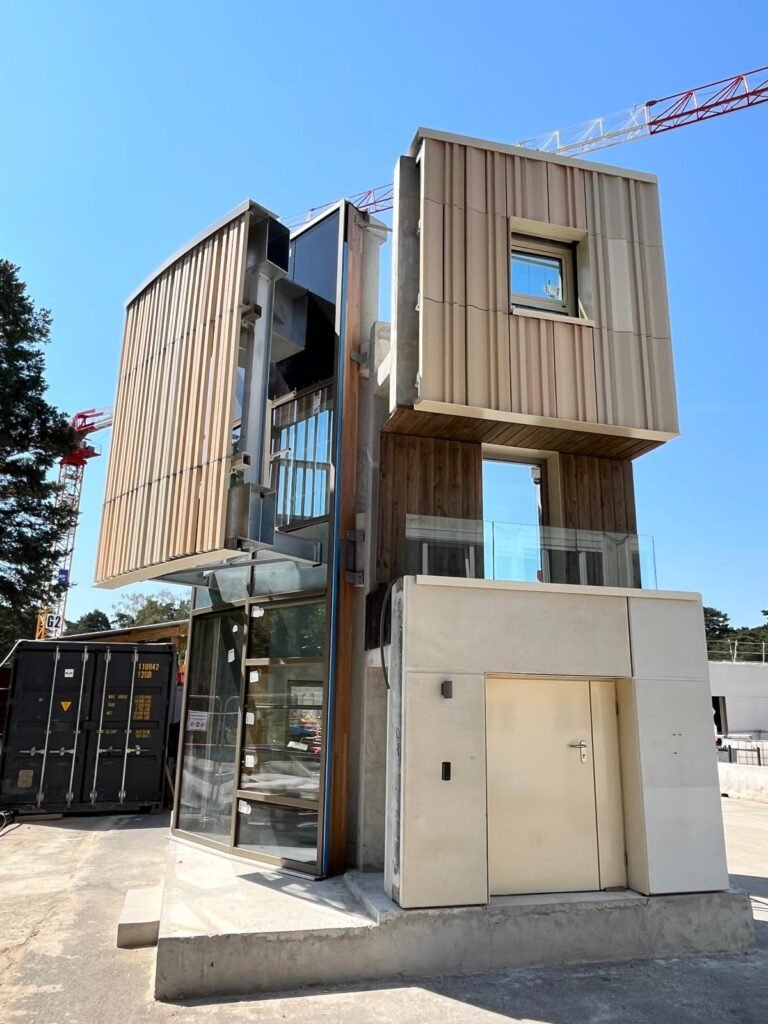

Photo 4 – Façade principale du prototype achevé
Cette vue met en évidence la façade principale du prototype après réalisation complète des travaux. On distingue les volumes en porte-à-faux habillés de panneaux en terre cuite, les façades vitrées toute hauteur, le bardage bois ainsi que les différents éléments métalliques participant à l’identité architecturale du projet.
Cette photographie a permis de valider :
- L’aspect architectural général du bâtiment ;
- L’intégration des matériaux de façade ;
- Les raccordements entre béton, métal, terre cuite et bois ;
- La qualité des finitions visibles depuis les espaces publics.

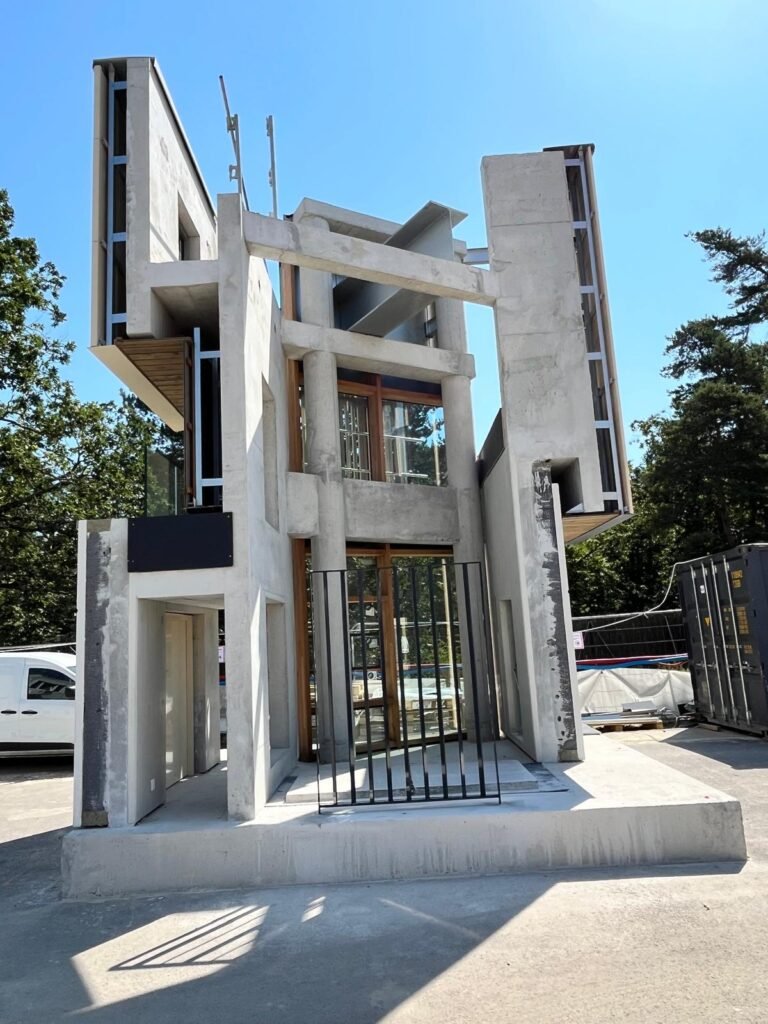

Photo 5 – Prototype en phase de finition
Cette vue présente la façade arrière du prototype et met en valeur l’expression de la structure porteuse en béton armé. Les poteaux circulaires, les voiles, les poutres ainsi que les éléments métalliques apparaissent clairement et permettent d’apprécier les interactions entre les différents systèmes constructifs. Les parties en béton coulées en place visibles sur cette photographie correspondent à l’état d’avancement du prototype ; leur aspect de surface n’est pas représentatif de l’état définitif de l’ouvrage, les traitements de finition (ragréage, reprises ponctuelles et finitions des parements) devant être réalisés dans le cadre de l’exécution finale.
Cette photographie a permis de confirmer :
- La cohérence des détails structurels ;
- Les interfaces entre la structure porteuse et l’enveloppe du bâtiment ;
- Les conditions d’entretien et d’accessibilité des différents éléments constructifs ;
- La conformité des dispositions constructives avant réalisation des finitions définitives ;
- La qualité des parements béton et des assemblages structurels, indépendamment des finitions de surface qui seront réalisées lors de la phase d’exécution définitive.

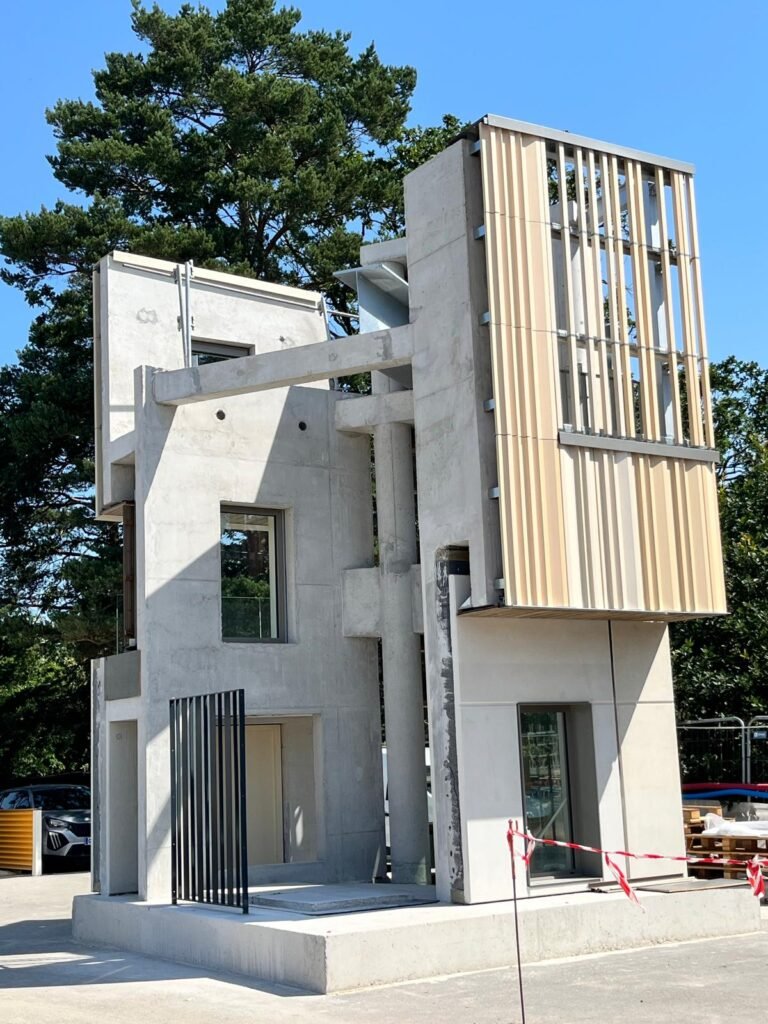

Photo 6 – Façade latérale et écran architectural en terre cuite
Cette vue latérale met en évidence le système de façade ventilée en terre cuite associé à une ossature métallique secondaire. Les éléments verticaux participent à la protection solaire, à la gestion des vues et à l’expression architecturale du bâtiment.
Cette configuration a permis de valider :
- Le comportement esthétique des panneaux sous différentes orientations ;
- Les systèmes de fixation et de réglage ;
- Les raccordements avec les voiles béton ;
- L’homogénéité des teintes et des finitions.
Conclusion de la phase prototype
L’achèvement du prototype a permis de confirmer la faisabilité des solutions retenues et de valider les performances techniques, architecturales et esthétiques de l’ensemble des composants du projet.
Les essais réalisés ont démontré la compatibilité des différents matériaux, la qualité des interfaces entre corps d’état ainsi que la pertinence des choix constructifs retenus.
Le prototype témoin constitue désormais la référence d’exécution pour la réalisation des ouvrages définitifs et représente une étape essentielle de préparation, de validation et de coordination du chantier.
Ce prototype a constitué une étape essentielle de préparation du chantier et de coordination entre les entreprises intervenantes.
.
